電力調整器如何過零保護？

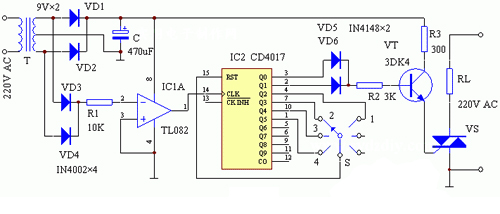

電力調整器 電路的工作原理如圖1所示。它由電源電路，交流過零檢測電路，十進制計數器/脈沖分配器和雙向晶閘管組成。 在通過變壓器T降低220V的城市電源后，由二極管VD1和VD2組成的全波整流電路被整流，C濾波并提供給電力調整器的整個電路。 在通過二極管VD3和VD4進行全波整流之后，將獲得的脈動DC電壓添加到R1之后的運算放大器IC1的反相輸入端。

       IC2用于計數和分配零交叉脈沖，以生成SCR觸發信號。當S處于“ 3”檔時，IC2執行四進制計數，并且對于4個過零脈沖的每個輸入僅生成2個觸發脈沖以觸發三端雙向可控硅開關的導通，因此該檔是半功率的 齒輪。 該圖顯示了4檔。 由于IC2具有10個輸出端子，因此通過適當組合這些輸出端子，可以獲得不同的動力齒輪。 VT作為大電流開關連接，可以觸發不同流量的大電流晶閘管VS，以使電力調整器更可靠的工作。

      其中，IC1使用通用運算放大器集成電路（例如LM324N，TL082等）。 IC2使用CD4O17。 VT采用3DK4或其他β≥100的中功率開關晶體管。 VS應根據負載電流選擇，其耐壓不低于600V，可以提高電力調整器感性負載的耐壓。 T使用2?3W的變壓器，次級電壓為9V。 S是電源選擇開關，可以使用瓷帶開關。 其他組件沒有特殊要求，可以根據圖中所示的數值進行選擇。
