合泉助力玻璃行業調功器項目

本項目是廣東某玻璃廠電力調整器的應用。采用合泉25臺三相調功器。本項目主要目的是在新生產線對25個錫槽區進行加熱。負載為硅碳棒，純電阻。本項目中，客戶需要電力調整器與第三方DCS系統進行計算機通信，需要控制輸出和信號反饋功能。經過多方查詢，合泉工程師選擇以太網可編程控制器，該控制器具有16個模擬通道，輸入0-20ma AI，輸出0-20mA、以太網和485通信功能。

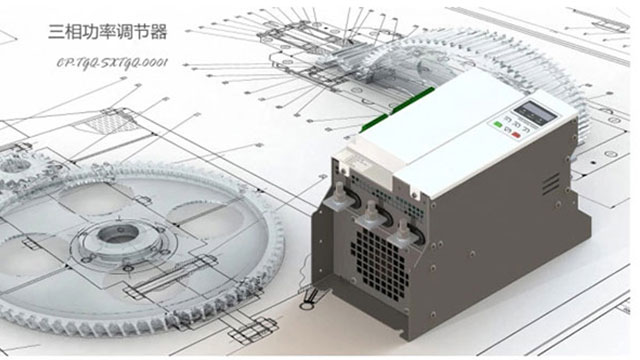

三相電力調整器

用法如下：把調功器的4—20MA輸入IN端接到以太網可編程控制器的AO上，把調功器的反饋輸出4—20MA接到以太網可編程控制器的AI上。這樣可以使DCS通過給PLC讀寫數據，數據通過PLC的轉化，把數字量信號轉化為4—20MA的模擬量信號，輸入到調功器的輸入端。調功器的調整功率4-20MA輸出可以通過以太網可編程控制器的AI轉化成數字量信號通過以太網上傳給上位機。

調功器的可控硅采用的是可控硅模塊，功率在300KVA—550KVA。

第三方的組態軟件是英國歐陸的LINtools的一個DCS系統，該DCS系統軟件可以與標準的modbus-rtu進行通訊。調功柜中等距離安裝3個 PLC，用普通網線50米左右把3個PLC連接到交換機上，成功通訊。

由于是電磁強干擾場合，以防在動力設備啟動瞬間有強的電磁電壓干擾或諧波電壓損壞PLC電源部分，特在PLC的220V電源輸入端加裝63W的小型220V隔離變壓器。

合泉儀表電力調整器主要分為單相電力調整器和三相電力調整器，本項目選用的是SH系列的三相調整器，這款電力調整器從30A到1000A均有現貨，1200~3000A均可定制，該產品采用進口CUP，線性精度高，穩定性好，從普通經濟款到高端恒流、恒壓、限流、通訊功能都可選配，領先的技術實力，可支持以太網通訊、真有校值 、直流輸出 ，除了玻璃行業還可應用于各類加熱設備、電爐設備、樓宇空調、工程項目等。
