可控硅模塊的使用中不能忽視的2點問題

在電子元器件中，可控硅模塊 采用單向或雙向晶閘管作為電器的開關和調壓執行元件。它不僅可以控制直流和交流電路的負載功率。下面合泉儀表小編和大家來談?wù)勱P(guān)于SCR的相關問題。

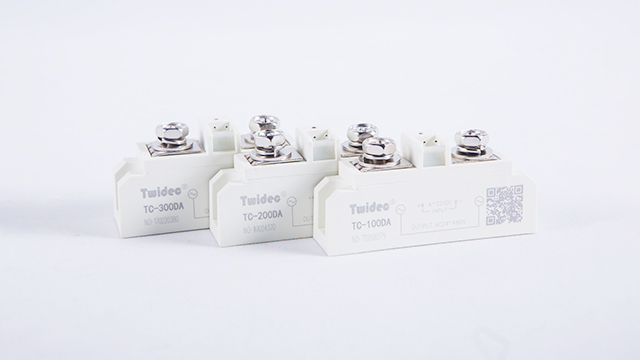

可控硅模塊

1、觸發電路的問題

　　如果要讓可控硅模塊觸發導通，除了要有足夠的觸發脈沖幅度和正確的極性以外，觸發電路和可控硅陰極之間必須有共同的參考點。有些電路從表面看，觸發脈沖被加到可控硅的觸發極G，但可控硅模塊的陰極和觸發信號卻無共同參考點，觸發信號并未加到可控硅模塊的G—K之間，可控硅模塊不可能被觸發。

2、電感負載的應用

　　可控硅模塊用于控制電感負載，譬如電風扇、交流接觸器、有變壓器的供電設備等，則不同。因?yàn)檫@種移相式觸發電路，可控硅模塊在交流電半周持續期間導通，半周過零期間截止。當可控硅模塊導通瞬間，加到電感負載兩端電壓為交流電的瞬時值， 有時可能是交流電的大值。根據電感的特性，其兩端電壓不可能突變，高電壓加到電感的瞬間產生反向自感電勢， 反對外加電壓。外加電壓的上升曲線越陡，自感電勢越高，有時甚至超過電源電壓而擊穿可控硅模塊。因此，可控硅模塊控制電感負載，首先其耐壓要高于電源電壓峰值1.5 倍以上。此外，可控硅模塊兩電極間還要并聯接入RC尖峰吸收電路。常用10— 30Ω/3W 以上電阻和 0.1—0.47uF/600V 的無極性電容。

　　交流調功電路中，可控硅模塊是在交流電過零期間所關斷的， 從理論上來講，關斷時候的電流變化狀況是零，沒有感應電壓的產生。加入RC尖峰抑制電路，目的是為了抑制可控硅模塊導通時的自感電勢尖峰。如果不加入電路，不但可控硅極易擊穿，負載電路的電感線圈也會產生匝間、或電機繞組間擊穿，這個點是絕 對不能忽視的。
