熱電偶與熱電阻選擇及安裝方式

熱點偶和熱電阻的使用場合非常多， 常見的用于各類模具行業(yè)，塑料機械、工業(yè)電爐等各類加熱設備中，那么如何選擇合適的熱電偶和熱電阻呢?熱電偶和熱電阻的安裝方式又是什么呢?下面合泉小編給您做個簡單的回答。

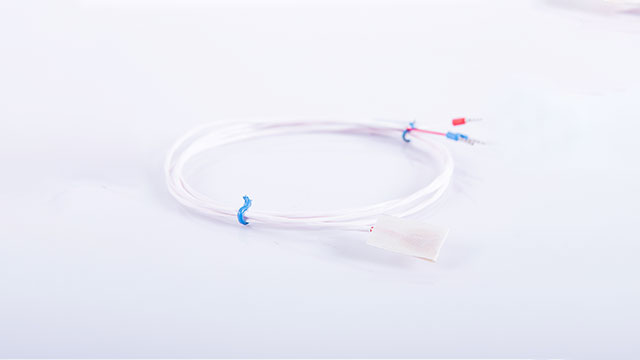

一、熱電偶與熱電阻的選型

1、被測量對象的正常溫度范圍在300℃以下的選用熱電阻.

2、被測量對象的正常溫度范圍在300℃以上的選用熱電偶.

二、熱電偶與熱電阻的安裝與檢修實訓

掌握熱電偶與熱電阻的安裝方法;

學會使用熱電偶，熱電阻進行溫度測量;

掌握熱電偶，熱電阻與二次儀表的接線;

三、熱電偶與熱電阻的安裝要求

對熱電阻與熱電偶的安裝，應注意有利于測溫準確，安全可靠及維修方便，而且不影響設備運行和生產操作.要滿足以下要求，在選擇對熱電偶和熱電阻的安裝部位和插入深度時要注意以下2點：

1、帶有保護套管的熱電偶和熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：

(1) 當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管.

(2) 假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為1000mm，熱電偶或熱電阻插入深度500mm即可.

(3) 對于測量管道中心流體溫度的熱電偶，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝).如被測流體的管道直徑是100毫米，那熱電偶或熱電阻插入深度應選擇50~100毫米(應考慮到安裝底座或法蘭的尺寸);

(4)對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度、雙金屬溫度計)，為了減小保護套管對流體的阻力和防止保護套管在流體作用下發(fā)生斷裂，可采取保護管淺插方式或采用熱套式熱電偶.淺插式的熱電偶保護套管，其插入主蒸汽管道的深度應不小于75mm;熱套式熱電偶的標準插入深度為100mm;

2、為了使熱電偶和熱電阻的測量端與被測介質之間有充分的熱交換，應選擇合理測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電偶或熱電阻.

四、熱電偶與熱電阻的安裝方法

1、首先應測量好熱電偶和熱電阻法蘭或者螺紋螺牙的尺寸，加工配套好法蘭或者螺紋底座.

2、要根據法蘭或者螺紋底座的尺寸，在需要測量的管道上開孔.

3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內，把法蘭座或者螺紋底座與被測量的管道焊接好.

4、把熱電偶或熱電阻用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.

5、按照接線圖將熱電偶或熱電阻的接線盒接好線，并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸，保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良，水汽灰塵等沉積造成接線端子短路.

6、熱電偶或熱電阻安裝的位置，應考慮檢修和維護方便.
