如何用最簡單的方法測量晶閘管電力調整器的好與壞

晶閘管電力調整器現在應用廣泛，它的應用領域有：固態繼電器、功率調節器、晶閘管調壓器、晶閘管模塊、力矩電機控制器、整流調壓器等，下面合泉小編來和大家談?wù)勅绾螠y量晶閘管電力調整器。

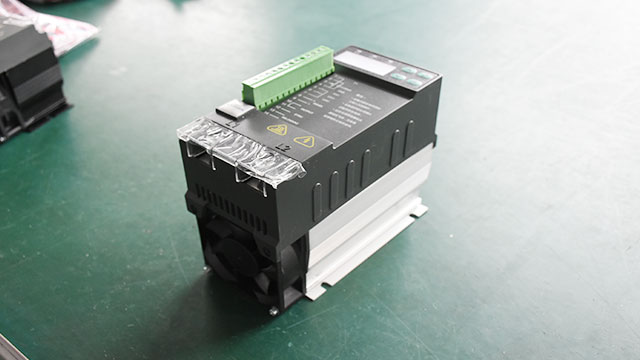

合泉電力調整器

用萬用表判斷時，先將萬用表的兩個表筆連接到晶閘管電力調整器的兩端，電阻應為無窮大(表筆基本不動)，然后將表筆反過來也是這樣。如果這兩步測量電阻很小，說明可控電路損壞。

進行以下測量：將黑色筆(儀表中的電池+)連接到控制極(中間引出)，將紅色筆(儀表中的電池-)連接到陽極(遠離控制極的端面)。在這個時候，應該有很大的阻力。然后反向測量，電阻值仍應較大(指針基本不動)。

然后將黑色筆(儀表中的電池+)連接到控制極(中間導線)，將紅色筆(儀表中的電池-)連接到陰極(靠近控制極的一端(中間導線)。這時，應該有幾十到幾百歐姆的電阻。然后反向測量，電阻值應略大于上次測量值(差異可能不明顯)。如果測試結果如上所述，則晶閘管電力調整器良好，否則晶閘管電力調整器損壞。
