TS三相電力調整器的控制模式

今天給大家介紹一下合泉TS數顯三相電力調整器的控制模式。

TS數顯電力調整器控制模式功能說明：

1.恒電壓控制模式

  控制模式設置： P-24 參數=0

  使電壓輸出值恒定在電壓給定值上的控制方式。

2.恒電流控制模式

  控制模式設置： P-24 參數=1

  使電流輸出值恒定在電流給定值上的控制方式。

3.恒功率控制模式

  控制模式設置： P-24 參數=2

  使功率輸出值恒定在功率給定值上的控制方式。

以上控制模式當電網電壓發生波動或負載阻抗發生變化時，調節器以PID規律進行調節。均適用于感性、阻性和容性負載。

4.開環控制模式

  控制模式設置： P-24 參數=3

  直接以輸出值來控制晶閘管開通量的控制方式。當電網電壓發生波動或負載阻抗發生變化時，電壓或電流不能保持恒定。適用于感性、阻性和容性負載。

5.周波過零控制模式

  控制模式設置： P-24 參數=4（周波過零）、5（定周期過零）

  對電網沒有諧波污染的控制方式。以輸入值決定晶閘管在100個周波中開通的周波數，適用于純阻性負載。

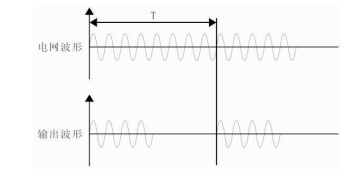

  周波過零是一種變周期過零控制方式，通斷速度快；定周期過零是一種周期為2秒的按占空比通斷時間的過零方式，定周期過零調功輸出波形示意圖，圖示為給定50%。
