選擇固態繼電器應注意哪些？

在很多人的潛意識里，都知道固態繼電器是具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件。不同種類的固態繼電器功能性及用處也有非常大的差別，接下來合泉小編和大伙兒分享一下選擇固態繼電器的注意要點及相匹配的散熱器。

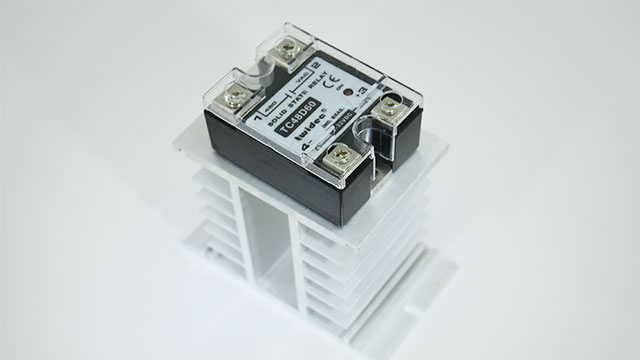

合泉固態繼電器

一、首先，選擇固態繼電器應該知道它的三個參數：

1、控制信號：3-32vdc，90-250vac，輸出是直流還是交流?

2、負載電流：實際電流是用單相功率除以電壓得到線路電流。

3、什么樣的負載，在最佳散熱條件下，電阻負載取額定電流2倍以上，感性負載取額定電流3倍以上，頻繁啟動或環境惡劣時取額定電流。

　二、散熱問題。

實際電流相對較小(1a-2a)，一般不需要冷卻。一般情況下，當實際電流大于2a時，選用本公司較小的散熱器，如ys-d1、ys-s2等，當實際電流較大(大于20)時，應加風冷和小冷。

發熱量的計算公式(兩種):

1、發熱量=實際負載電流(安培)×1.5瓦/安培

以上公式適合于單相固體繼電器、單相交流調壓模塊、R系列固體調壓器，而對三相固體繼電器、三相交流調壓模塊，其實際負載電流應為三相負載電流之各。

2、發熱量=實際負載電流(安培)×3.0瓦/安培

以上公式適合于單相全控整流模塊。

散熱器的作用是將固態繼電器或模塊產生的熱量進行散熱，但實際上(考慮到價格因素)，很難一句話確定散熱器的尺寸，因?yàn)樯嵝Ч粌H與散熱器的尺寸有關，但也與環境溫度(季節)、通風條件(自然冷卻或強制冷卻和風量)、安裝密度等因素有關。散熱效果參考標準：固態繼電器或組件的底板(與散熱器接觸面)溫度不超過80℃。因此，在實際應用中，可以在散熱器安裝面上固態繼電器或模塊邊緣附近(20mm以內)安裝一個70℃溫度開關(帶一對常閉觸點)，固態繼電器或模塊的控制信號可以串聯在這對常閉觸點上。這樣，當檢測點溫度超過70℃時，常閉觸點跳脫，切斷控制信號，強制固態繼電器或模塊的輸出閉合，使其得到保護。一般情況下，在每相實際電流超過50a、安裝密度大、環境溫度高的地方，最好采用溫度開關保護。

選用散熱器除考慮上述因素外，還要考慮固體繼電器或模塊本身體積與散熱器能否相配，以及散熱器在機柜中的安裝空間。但最終要保證即使在最惡劣的情況下固體繼電器或模塊的底板溫度也不得超過70℃。
